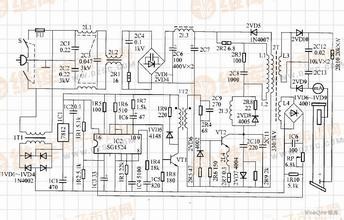

激光电源的电路图

　　激光电源是一种新型电源，随着科技的发展，被广泛的应用。激光电源的应用之所以很广泛，主要是和自身的优势分不开的。电源的内部结构很复杂，主要是由以下组成的。

　　激光电源的电路分为两部分：一部分是交流220V输入电路和定影组件的供电电路；另一部分是开关电源电路。供电电路主要是有交流输入和定影组件组成的。开关电源电路，主要是由开关振荡集成电路、开关变压器、次级输出电路、稳压控制电路和过载保护等电路构成的。

　　激光电源的输出电路经过分压，先把电压取样，然后再把误差信号经过光耦反馈，从而实现负反馈稳压控制。由于在电路中设有过载检测电路，从而保护了振荡电路。
